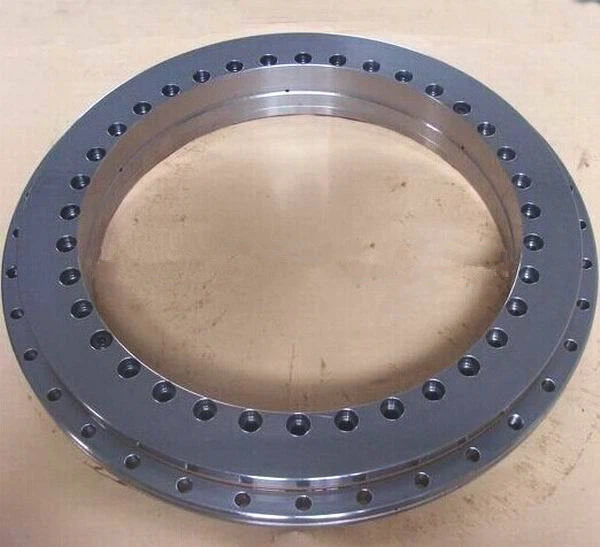

แบริ่งตารางโรตารี่ YRT150 สำหรับ CNC โต๊ะโรตารี่
ชื่อผลิตภัณฑ์ | ราคาโรงงานตลับลูกปืนโรตารี่คุณภาพสูง YRT150 สำหรับ NC Rotary Table | |||
โครงสร้าง | YRT ตลับลูกปืนเม็ดกลม | |||
หมายเลขประจำตัวประชาชน | YRT150 | |||
ขนาดขอบเขต (มม.) | d | 150 | ||
D | 240 | |||
H | 40 | |||
H1 | 26 | |||
C | 12 | |||
D1 | 214 | |||
J | 165 | |||
J1 | 225 | |||
คะแนนโหลดพื้นฐาน (KN) | โหลดตามแนวแกน | พลวัต | Ca | 112 |
คงที่ | โคอา | 630 | ||
โหลดเรเดียล | พลวัต | Cr | 56 | |
คงที่ | คอร์ | 170 | ||
จำกัดความเร็ว(จาระบี) | รอบ/นาที | 320 | ||
น้ำหนัก (กิโลกรัม | 6.2 | |||
รูของวงแหวนด้านใน |
แก้ไขรู | d1 |
มม | 7 | ||
d2 | 11 | |||||
a | 6.2 | |||||
ปริมาณ | 36 | |||||
รูของวงแหวนรอบนอก | แก้ไขรู | d3 mm | 7 | |||
ปริมาณ | 33 | |||||
รูเกลียวสกัด | G | M8 | ||||
ปริมาณ | 3 | |||||
สนาม | ปริมาณ xt | 36x10 องศา | ||||
แรงบิดขัน Nm | 14 | |||||
แรงบิดเสียดทาน Nm | 10 | |||||
ความแม่นยำในการหมุน μm | 3 | |||||
เส้นผ่าศูนย์กลางเพลา (มม.) | ขนาดที่กำหนด | 150 | |
บน | 0 | ||
ต่ำกว่า | -0.018 | ||
ความกลม | t1(μm) | 8 | |
ตั้งฉาก | t3(μm) | 5 | |
ความเท่าเทียม | t4(μm) | 5 | |
ความหยาบ | รา (มม.) | 0.8 | |
เส้นผ่านศูนย์กลางของตัวเรือน (มม.) | ขนาดที่กำหนด | 240 |
บน | 0.022 | |
ต่ำกว่า | -0.007 | |
ความกลม t1(μm) | 10 | |
ความตั้งฉาก t3(μm) | 7 | |
ขนาน t4(μm) | 7 | |
ความหยาบ Ra(μm) | 0.8 | |
ลักษณะโครงสร้าง
แบริ่งโต๊ะหมุน YRT150 โครงสร้างประกอบด้วยชุดลูกกลิ้งเรเดียล ลูกกลิ้งแทงสองกลุ่ม กรง วงแหวนรอบนอก วงแหวนด้านในรูปตัว L และวงแหวนในที่สอง วงแหวนด้านนอกและด้านในมีรูสำหรับยึด นอกจากนี้ ตลับลูกปืนจะถูกโหลดไว้ล่วงหน้าก่อนออกจากโรงงาน การออกแบบนี้ไม่เพียงทำให้โครงสร้างของชิ้นส่วนง่ายขึ้น แต่ยังช่วยลดความต้องการในการติดตั้งและเวลาทำงานอีกด้วย
แอปพลิเคชั่น
•เครื่องมือกลที่แม่นยำ
•จานหมุนแม่นยำ, โต๊ะหมุน NC
•ส่วนหมุนของเครื่องมือกล
•เครื่องมือตรวจสอบอุปกรณ์การแพทย์
•แผ่นดัชนีของเครื่องความแม่นยำอื่น ๆ ฯลฯ
การออกแบบและติดตั้ง
สกรูยึดยึดส่วนประกอบแบริ่งระหว่างการขนส่ง เพื่อให้การติดตั้งตลับลูกปืนง่ายขึ้น ควรคลายสกรูก่อนทำการติดตั้ง และยึดอีกครั้งหรือเปลี่ยนด้วยสกรูตำแหน่งหลังการติดตั้ง
วงแหวน L-section สามารถติดตั้งกับวงแหวนที่ไม่รองรับหรือรองรับได้
ก) ไม่มีวงแหวนรองรับ ประเภทแบริ่งคือ YRT
b) ด้วยวงแหวนที่รองรับ ประเภทตลับลูกปืนคือ YRT…VSP และควรรองรับพื้นผิวทั้งหมดของส่วน L
แรงยึดต้องใช้กับวงแหวนแบริ่งที่จะติดตั้งเท่านั้น ห้ามผ่านองค์ประกอบการกลิ้ง
อย่าแยกหรือเปลี่ยนส่วนประกอบแบริ่งระหว่างการติดตั้งและการถอดประกอบ
แรงบิดจากการเสียดสีเริ่มต้นอาจสูงถึง 3 ถึง 3.5 เท่าของค่าแรงบิดแรงเสียดทานในตารางมิติ
ข้อดีของเรา
1. ประสบการณ์การส่งออกมากกว่าสิบปี
2. ยอมรับข้อกำหนดของแบริ่ง OEM และที่ไม่ได้มาตรฐาน
3. ผลิตภัณฑ์ทั้งหมดเราให้การรับประกันหนึ่งปีแก่ลูกค้าของเรา
บรรจุภัณฑ์และการจัดส่ง
รายละเอียดบรรจุภัณฑ์: บรรจุภัณฑ์ที่ปรับให้เข้ากับการขนส่งทางทะเล
เวลาจัดส่ง: 7 - 30วัน
