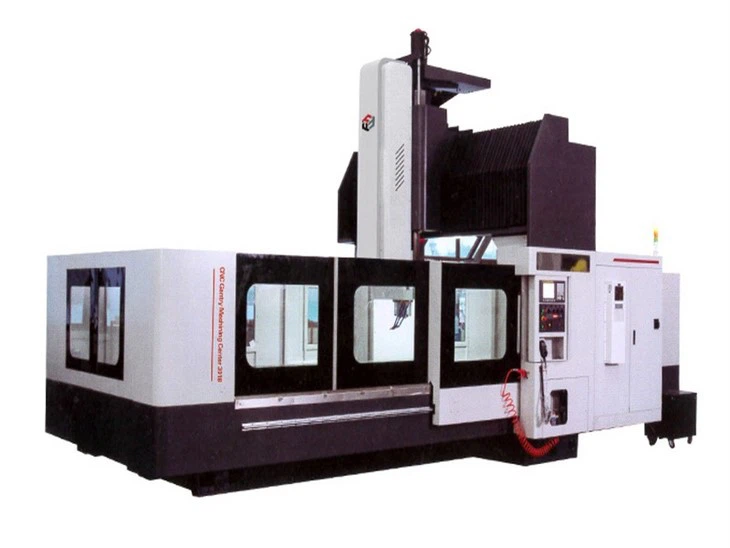

เครื่องกัดซีเอ็นซีเสาคู่













เครื่องกัดซีเอ็นซีแบบคอลัมน์คู่ หรือเรียกอีกอย่างว่า เครื่องกัดแกนทรี หรือ เครื่องกัดสะพาน เป็นศูนย์เครื่องจักรกลควบคุมเชิงตัวเลขคอมพิวเตอร์ (CNC) ชนิดหนึ่งที่ใช้สำหรับเครื่องจักรกลที่มีความแม่นยำในการกลึงชิ้นงานขนาดใหญ่และหนัก เครื่องมือเครื่องจักรชนิดนี้มีลักษณะเด่นคือโครงสร้างที่แข็งแรงและการออกแบบแบบคอลัมน์คู่ ซึ่งให้ความเสถียรและความแข็งแกร่งสูง จึงเหมาะสำหรับงานกลึงที่ต้องใช้ความแม่นยำสูง



ฟรต--- 4025

รายการ		พารามิเตอร์หลัก
ระบบปฏิบัติการซีเอ็นซี		KND2000MF
ขนาดโต๊ะทำงาน	มม.	4000×2000
จังหวะซ้ายและขวา(X)	มม.	4000
จังหวะไปกลับ(Y)	มม.	2700
จังหวะขึ้นและลง (Z)	มม.	1000
ระยะห่างจากศูนย์กลางแกนถึงตัวนำคอลัมน์	มม.	260
ระยะห่างจากปลายแกนหมุนถึงพื้นผิวโต๊ะทำงาน	มม.	170-1070
ร่องทีของโต๊ะทำงาน (จำนวน/ขนาด/ระยะห่าง)	มม.	8-22×150
เทเปอร์แกนหมุน(รุ่น/เส้นผ่านศูนย์กลางปลอก)		BT50/Φ190
ใช้รุ่นดึงสตั๊ด		P50T－1
ความเร็วรอบแกนหมุน(รอบต่อนาที)	รอบต่อนาที	6000
ข้อมูลจำเพาะของบอลสกรูแกน X	มม.	80×16
ข้อมูลจำเพาะของบอลสกรูแกน Y	มม.	63×12
ข้อมูลจำเพาะของบอลสกรูแกน Z	มม.	63×10
ความแม่นยำในการวางตำแหน่งเครื่องมือเครื่องจักร (GB/T 20957.4-2007 มาตรฐาน)	มม.	0.01
ความแม่นยำในการวางตำแหน่งซ้ำของเครื่องจักร เครื่องมือ (มาตรฐาน GB/T 20957.4-2007)	มม.	0.01
การเลื่อนแกน X/Y/Z อย่างรวดเร็ว	ม./นาที	10/12/10
ความเร็วในการตัด	ม./นาที	8
โหมดการส่งข้อมูลแบบแกนหมุน		ระบบขับเคลื่อนด้วยสายพานแบบฟันซิงโครนัส
โหมดการส่งและอัตราการส่งของมอเตอร์เซอร์โวแกน XYZ		ตัวลดแกน X เชื่อมต่อโดยตรง 1:1; YZ เชื่อมต่อการส่งสัญญาณโดยตรงแกน Y 1:1, แกน Z 1:1
ข้อมูลจำเพาะของไกด์แกน X,Y		ไกด์เชิงเส้นลูกกลิ้งงานหนักขนาดสี่เกจแกน X 55- ลูกกลิ้งนำทางเชิงเส้นแบบงานหนักขนาด 3 เกจแกน Y 55-
ข้อมูลจำเพาะของไกด์แกน Z		รางแข็งทรงสี่เหลี่ยม
ขนาดแรมสี่เหลี่ยม	มม.	500×500
กำลังของแกนหมุน	กิโลวัตต์	28
การเลือกพารามิเตอร์ของมอเตอร์เซอร์โวที่แนะนำ	N·M	55/45/45
การไหลของอากาศจากแหล่งอากาศ		>0.5
ข้อกำหนดด้านแหล่งจ่ายไฟ		380V
ความสูงของเบาะรองนอน	มม.	30
โต๊ะทำงานรับน้ำหนัก	กก.	15T
ขนาดเครื่องจักร	มม.	9200×3800×3500
น้ำหนักสุทธิของเครื่องเบา	กก.	52t





ติดต่อเราตอนนี้







การออกแบบสองคอลัมน์:เครื่องจักรมีเสาแนวตั้งสองต้นที่ด้านข้างของโต๊ะทำงานแต่ละด้าน ซึ่งเชื่อมต่อกันด้วยโครงสร้างคล้ายสะพาน การออกแบบนี้ช่วยเพิ่มเสถียรภาพและลดการสั่นสะเทือนระหว่างการตัดเฉือน



ซองงานขนาดใหญ่:เครื่องกัด CNC แบบคอลัมน์คู่โดยทั่วไปจะมีพื้นที่ทำงานที่กว้างขวาง ทำให้สามารถรองรับชิ้นงานขนาดใหญ่และหนักซึ่งอาจไม่สามารถวางบนเครื่องกัด CNC แบบดั้งเดิมได้



ความแม่นยำสูง:เครื่องจักรเหล่านี้สามารถบรรลุความแม่นยำและความถูกต้องในระดับสูง จึงทำให้เหมาะสำหรับการใช้งานที่ต้องการความคลาดเคลื่อนต่ำ



ความสามารถในการใช้งานหนัก:เครื่องกัด CNC แบบเสาคู่มีโครงสร้างที่แข็งแกร่ง จึงสามารถจัดการกับงานกลึงหนักๆ ได้ รวมถึงการกลึงหยาบและการตกแต่งชิ้นส่วนขนาดใหญ่



การควบคุมซีเอ็นซี:เครื่องกัดเหล่านี้เช่นเดียวกับเครื่อง CNC ทั้งหมด ควบคุมโดยโปรแกรมคอมพิวเตอร์ที่ช่วยให้สามารถควบคุมการเคลื่อนไหว ความเร็ว และการป้อนของเครื่องมือได้อย่างแม่นยำ

รางและไกด์เชิงเส้น:

สิ่งเหล่านี้จะทำหน้าที่ควบคุมการเคลื่อนที่ของชิ้นส่วนที่เคลื่อนไหวของเครื่องจักร เช่น แกนทรีและแกนหมุน เพื่อให้แน่ใจว่าการเคลื่อนที่จะราบรื่นและแม่นยำ รางและไกด์เชิงเส้นคุณภาพสูงช่วยให้มีเสถียรภาพและความแม่นยำ



บอลสกรู:

บอลสกรูแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นและมีความสำคัญต่อความแม่นยำของเครื่องจักร CNC บอลสกรูให้ตำแหน่งที่แม่นยำและลดระยะการตีกลับ ช่วยเพิ่มความแม่นยำโดยรวมของเครื่องจักร



แกนหมุน:

แกนหมุนเป็นส่วนประกอบสำคัญที่รับผิดชอบในการหมุนเครื่องมือตัด แกนหมุนที่มีความแม่นยำพร้อมความแข็งแกร่งสูงและการเบี่ยงเบนต่ำถือเป็นสิ่งสำคัญสำหรับการบรรลุผลการตัดเฉือนที่แม่นยำและสม่ำเสมอ



เครื่องมือเปลี่ยน:

เครื่องกัดแกนทรี CNC มักมาพร้อมกับเครื่องเปลี่ยนเครื่องมืออัตโนมัติ ระบบเหล่านี้ควรได้รับการออกแบบให้เปลี่ยนเครื่องมือได้อย่างรวดเร็วและแม่นยำ เพื่อลดเวลาหยุดทำงานและรักษาความแม่นยำของเครื่องจักร



มอเตอร์ขับเคลื่อนและไดรฟ์เซอร์โว:

มอเตอร์ขับเคลื่อนประสิทธิภาพสูงและไดรฟ์เซอร์โวมีความสำคัญต่อการควบคุมการเคลื่อนไหวของเครื่องจักรอย่างแม่นยำ มอเตอร์เหล่านี้ส่งผลโดยตรงต่อการเร่งความเร็ว การชะลอความเร็ว และความแม่นยำในการวางตำแหน่งของแกนทรีและชิ้นส่วนที่เคลื่อนไหวอื่นๆ



ตัวควบคุมและซอฟต์แวร์:

ตัวควบคุม CNC และซอฟต์แวร์ที่เกี่ยวข้องเป็นส่วนประกอบสำคัญที่ตีความคำสั่งที่ตั้งโปรแกรมไว้และควบคุมการเคลื่อนไหวของเครื่องจักร ระบบควบคุมขั้นสูงช่วยให้มีความแม่นยำสูงขึ้นและการทำงานราบรื่นยิ่งขึ้น



โครงและฐานเครื่อง:

ความสมบูรณ์ของโครงสร้างของโครงและฐานเครื่องจักรมีความสำคัญอย่างยิ่งต่อการรักษาเสถียรภาพระหว่างการดำเนินการตัดเฉือน โครงที่แข็งแรงและได้รับการออกแบบมาอย่างดีช่วยลดการสั่นสะเทือนและการเบี่ยงเบน ทำให้มั่นใจได้ว่าจะได้ผลลัพธ์การตัดเฉือนที่แม่นยำ



ระบบหล่อเย็นและหล่อลื่น:

ระบบน้ำหล่อเย็นและหล่อลื่นที่เหมาะสมมีความจำเป็นสำหรับการรักษาอุณหภูมิและหล่อลื่นชิ้นส่วนที่เคลื่อนไหว ป้องกันการสึกหรอและรับรองประสิทธิภาพที่สม่ำเสมอ



ตัวเข้ารหัส:

ตัวเข้ารหัสจะส่งฟีดแบ็กไปยังตัวควบคุม CNC ทำให้สามารถตรวจสอบตำแหน่งของชิ้นส่วนที่เคลื่อนไหวของเครื่องจักรได้ ตัวเข้ารหัสความละเอียดสูงช่วยเพิ่มความแม่นยำและความสามารถในการทำซ้ำได้ดียิ่งขึ้น



ระบบลดแรงสั่นสะเทือน:

ระบบลดแรงสั่นสะเทือนสามารถผสานรวมเข้ากับการออกแบบเครื่องจักรเพื่อลดแรงสั่นสะเทือนและลดการสั่นสะเทือนระหว่างการตัดเฉือน ซึ่งเป็นสิ่งสำคัญอย่างยิ่งสำหรับการบรรลุความแม่นยำสูงในการดำเนินการกัด





การกัด:หน้าที่หลักของเครื่องจักรเหล่านี้คือการกัด ซึ่งเกี่ยวข้องกับการเอาวัสดุออกจากชิ้นงานโดยใช้เครื่องมือตัดแบบหมุน ซึ่งอาจรวมถึงงานต่างๆ เช่น การกำหนดรูปร่าง การกำหนดขอบ การเจาะรู และการเจาะ



การเจาะ:เครื่องกัด CNC เสาคู่สามารถทำการเจาะได้อย่างแม่นยำ โดยเจาะรูที่มีขนาดและความลึกต่างกันในชิ้นงาน



น่าเบื่อ:การเจาะเกี่ยวข้องกับการขยายรูที่มีอยู่หรือการสร้างรูทรงกระบอกที่แม่นยำในชิ้นงาน ฟังก์ชันนี้มีความจำเป็นสำหรับการใช้งาน เช่น การผลิตบล็อกเครื่องยนต์



การแตะ:เครื่องจักรเหล่านี้ยังสามารถทำการต๊าปซึ่งเกี่ยวข้องกับการขันรูในชิ้นงานสำหรับตัวยึดได้





การบินและอวกาศ:เครื่องจักรเหล่านี้มักใช้ในอุตสาหกรรมการบินและอวกาศเพื่อผลิตชิ้นส่วนโครงสร้างขนาดใหญ่ เช่น เสาปีก โครงลำตัวเครื่องบิน และส่วนประกอบของระบบลงจอด



ยานยนต์:ในภาคยานยนต์ เครื่องกัด CNC แบบคอลัมน์คู่ใช้สำหรับการผลิตบล็อคเครื่องยนต์ขนาดใหญ่ ชิ้นส่วนส่งกำลัง และชิ้นส่วนตัวถังรถ



การทำแม่พิมพ์และแม่พิมพ์:เครื่องจักรเหล่านี้เหมาะสำหรับการผลิตแม่พิมพ์และแม่พิมพ์สำหรับอุตสาหกรรมต่างๆ รวมถึงการฉีดขึ้นรูปพลาสติกและการหล่อแบบฉีด



ภาคพลังงาน:ใช้ในการผลิตส่วนประกอบสำหรับระบบพลังงานหมุนเวียน เช่น ชิ้นส่วนกังหันลม และชิ้นส่วนพลังงานไฟฟ้าพลังน้ำ



เครื่องจักรกลหนัก:เครื่องกัด CNC เสาคู่ใช้ในการผลิตเครื่องจักรกลหนัก รวมถึงส่วนประกอบสำหรับอุปกรณ์ก่อสร้าง เครื่องจักรทำเหมือง และอุปกรณ์อุตสาหกรรม



การผลิตทั่วไป:อุตสาหกรรมใดๆ ที่ต้องใช้เครื่องจักรกลขนาดใหญ่และซับซ้อนสามารถได้รับประโยชน์จากความคล่องตัวและความแม่นยำของเครื่องจักรเหล่านี้





ชิ้นส่วนโลหะขนาดใหญ่:เครื่องกัด CNC แบบเสาคู่ มักใช้ในการกลึงชิ้นส่วนโลหะขนาดใหญ่ เช่น ชิ้นส่วนที่ใช้ในอุตสาหกรรมการบินและอวกาศและยานยนต์ ซึ่งรวมถึงชิ้นส่วนต่างๆ เช่น ปีกเครื่องบิน ชิ้นส่วนเครื่องยนต์ และตัวถังรถยนต์



ส่วนประกอบแม่พิมพ์และแม่พิมพ์:เครื่องจักรเหล่านี้เหมาะอย่างยิ่งสำหรับการผลิตแม่พิมพ์และแม่พิมพ์สำหรับอุตสาหกรรมต่างๆ เช่น การฉีดขึ้นรูปและการหล่อแม่พิมพ์ เครื่องจักรเหล่านี้สามารถผลิตโพรงและส่วนโค้งที่ซับซ้อนและมีความแม่นยำสูงบนชิ้นส่วนแม่พิมพ์และแม่พิมพ์ได้



เครื่องมือและอุปกรณ์ติดตั้ง:เครื่องกัด CNC แบบเสาคู่ใช้เพื่อสร้างเครื่องมือและอุปกรณ์เฉพาะสำหรับกระบวนการผลิต เครื่องเหล่านี้สามารถกลึงรูปร่างและส่วนโค้งที่ซับซ้อนซึ่งจำเป็นสำหรับเครื่องมือและอุปกรณ์เฉพาะทาง



เครื่องจักรกลงานหนัก:เครื่องจักรเหล่านี้มีความสามารถในการดำเนินงานเครื่องจักรกลหนัก จึงเหมาะสำหรับงาน เช่น การหยาบและการตกแต่งชิ้นงานเหล็กและเหล็กหล่อขนาดใหญ่



ส่วนประกอบโครงสร้าง:ในอุตสาหกรรมต่างๆ เช่น การก่อสร้างและการผลิตเครื่องจักรหนัก จะใช้เครื่องกัด CNC แบบเสาคู่ในการกลึงส่วนประกอบโครงสร้าง เช่น คาน เสา และโครง



ส่วนประกอบทางทะเล:ผู้ผลิตเรือและอุตสาหกรรมทางทะเลใช้เครื่องจักรเหล่านี้เพื่อผลิตชิ้นส่วนขนาดใหญ่และซับซ้อนสำหรับเรือและเรือดำน้ำ เช่น ใบพัด ชิ้นส่วนตัวเรือ และพื้นผิวควบคุม



ส่วนประกอบของภาคพลังงาน:ส่วนประกอบที่ใช้ในภาคพลังงาน เช่น ชิ้นส่วนกังหันลม อุปกรณ์พลังน้ำ และส่วนประกอบแท่นขุดเจาะน้ำมัน สามารถกลึงได้โดยใช้เครื่องกัด CNC แบบคอลัมน์คู่



ส่วนประกอบการบินและอวกาศ:เครื่องจักรเหล่านี้มักใช้ในการผลิตส่วนประกอบของการบินและอวกาศ เช่น ชิ้นส่วนขาลงจอด เสาปีก และส่วนลำตัวเครื่องบิน



ส่วนประกอบยานยนต์:ในอุตสาหกรรมยานยนต์ เครื่องกัด CNC แบบคอลัมน์คู่ใช้ในการผลิตบล็อกเครื่องยนต์ ตัวเรือนเกียร์ และชิ้นส่วนระบบกันสะเทือน



ส่วนประกอบอุปกรณ์ทางการแพทย์:ความแม่นยำเป็นสิ่งสำคัญในอุตสาหกรรมอุปกรณ์ทางการแพทย์ และเครื่องกัด CNC แบบคอลัมน์คู่สามารถผลิตชิ้นส่วนที่มีความแม่นยำสูงสำหรับอุปกรณ์ เช่น ชิ้นส่วนปลูกถ่ายและอุปกรณ์เทียม



งานกลึงทั่วไป:เครื่องจักรเหล่านี้ยังสามารถนำไปใช้กับงานตัดทั่วไปในอุตสาหกรรมต่างๆ เช่น การเจาะ การต๊าป และการกัดรูปร่างของวัสดุหลากหลายประเภท รวมถึงพลาสติกและวัสดุผสม
