ลั่วหยาง Yujie Industry&Trade Co., Ltd เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ของเครื่องกลึงแนวนอน CNC ck6163 ck6180 ck61100 ck61125 ที่มีประสบการณ์มากที่สุดในประเทศจีน โปรดซื้อเครื่องกลึงแนวนอน CNC ราคาถูก ck6163 ck6180 ck61100 ck61125 ขายที่นี่จากโรงงานของเรา ผลิตภัณฑ์ที่กำหนดเองทั้งหมดมีคุณภาพและราคาที่แข่งขันได้
คำอธิบาย
เครื่องกลึงแนวนอน CNC เป็นเครื่องมือตัดเฉือนที่ใช้สร้างรูปร่างชิ้นงานทรงกระบอก ลักษณะ "แนวนอน" หมายถึงการวางแนวของแท่นกลึงและแกนหมุนซึ่งอยู่ในแนวนอน การตั้งค่านี้ช่วยให้ทำการกลึงชิ้นงานทรงกระบอกยาวได้อย่างมีประสิทธิภาพ ลักษณะของ CNC หมายความว่าเครื่องกลึงควบคุมโดยคอมพิวเตอร์ ซึ่งจะกำหนดการเคลื่อนที่ของเครื่องมือตัดได้อย่างแม่นยำ เพื่อสร้างรูปทรงและขนาดที่ต้องการบนชิ้นงาน เครื่องจักรเหล่านี้ใช้กันอย่างแพร่หลายในการผลิตสำหรับงานต่างๆ เช่น การตัด การเจาะ การกลึงปาด และการกลึง ที่มีความแม่นยำสูงและสามารถทำซ้ำได้
พารามิเตอร์ของเครื่องกลึงแนวนอน CNC
| รายการ | ซีเค6163 | ซีเค6180 | ซีเค61100 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดบนเตียง (มม.) | 630 | 800 | 1000 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดของพาเลททิศทาง X- (มม.) | 350 | 500 | 660 |
| ความยาวชิ้นงานสูงสุด(มิลลิเมตร) | 1000/1500/2000/3000 | 1000/1500/2000/3000 | 1500/2000/3000 |
| ความยาวของราวเตียง (มม.) | 550 | 600 | 660 |
| โหลดชิ้นงานสูงสุด(T) | 2T | 3T | 4T |
| ทะลุ-รูของสปินเดิล(มม.) | 105 | 105 | 130 |
| ความเรียวของปลายด้านหน้าของรูสปินเดิล | หน่วยเมตริก120 1:20 | หน่วยเมตริก120 1:20 | หน่วยเมตริก140 1:20 |
| ระยะชักสูงสุดของที่จับเครื่องมือ (มม.) | X:530 | X:550 | X:530 |
| ความแม่นยำของตำแหน่ง (มม.) | X:0.02/Z:0.03 | X:0.02/Z:0.03 | X:0.030/Z:0.045 |
| ความแม่นยำในการเปลี่ยนตำแหน่ง(มิลลิเมตร) | X:0.075/Z:0.01 | X:0.075/Z:0.01 | X:0.075/Z:0.015 |
| ความแม่นยำในการตัดเฉือนชิ้นงาน | IT6-IT7 | IT6-IT7 | ไอที7 |
| ความหยาบผิวชิ้นงาน | รา1.6 | รา1.6 | Ra3.2 |
| เส้นผ่านศูนย์กลางปลอกหาง (มม.) | 100 | 100 | Φ100 |
| การเดินทางของแขน Tailstock (มม.) | 250 | 250 | 250 |
| ขนาดเครื่อง (มม.) | 3700*1820*1780 | 3700*1820*1780 | 3900*2000*1780 |
| น้ำหนักรวม (กก.) | ประมาณ 4200/4600/4800/5000 | ประมาณ 4500/5000/5500/6500 | ประมาณ 5600/6400/7500 |

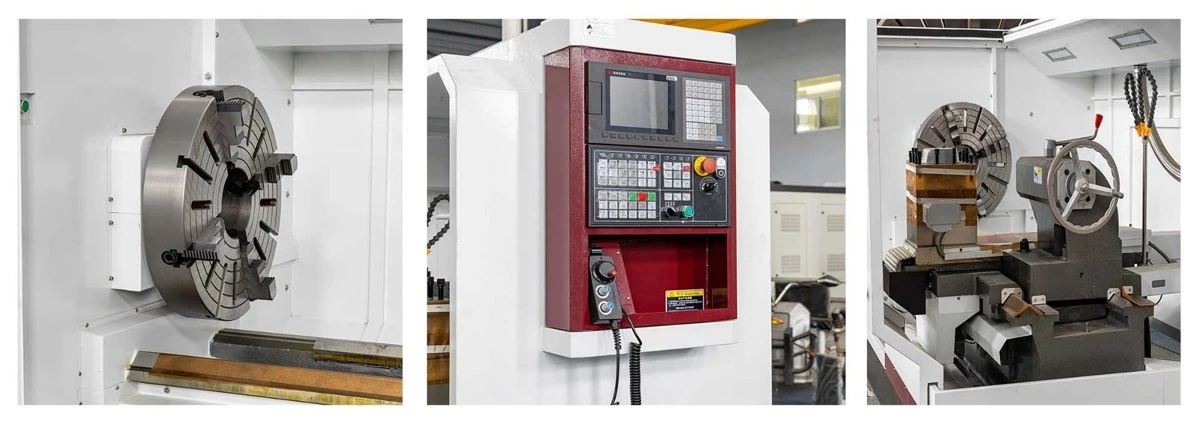

ส่วนประกอบที่สำคัญ
เตียง:ฐานของเครื่องกลึงเพื่อรองรับและจัดตำแหน่งชิ้นส่วนอื่นๆ
หัว:บรรจุแกนหมุนหลักซึ่งยึดและหมุนชิ้นงาน
ชัคหรือคอลเล็ต:จับชิ้นงานให้เข้าที่อย่างแน่นหนาระหว่างการตัดแต่งขึ้นรูปด้วยเครื่องจักร
ป้อมปืนเครื่องมือหรือเสาเครื่องมือ:ยึดเครื่องมือตัดและเคลื่อนย้ายไปยังตำแหน่งสำหรับการตัดเฉือน
หางปลา:รองรับปลายอีกด้านของชิ้นงานและอาจมีจุดศูนย์กลางรองรับเพิ่มเติม
แนวทาง:ให้การเคลื่อนที่เชิงเส้นสำหรับป้อมมีดและส่วนท้ายของเครื่องมือ ช่วยให้มั่นใจถึงการเคลื่อนไหวที่แม่นยำระหว่างการตัดเฉือน
ระบบควบคุม:รวมถึงตัวควบคุม CNC ซึ่งแปลคำสั่งการเขียนโปรแกรมและประสานงานการเคลื่อนไหวของส่วนประกอบของเครื่องจักร
ระบบหล่อเย็น:จ่ายน้ำหล่อเย็นไปยังบริเวณการตัดเพื่อหล่อลื่นเครื่องมือและชิ้นงาน ลดความร้อน และขจัดเศษ
คุณสมบัติการกำหนดค่า
ติดตั้งระบบบัส GSK980TC3 มาตรฐานและเซอร์โวฟีดสัมบูรณ์กำลังสูง 17- บิต ซึ่งผสมผสานความแม่นยำสูงและประสิทธิภาพสูงเพื่อประสิทธิภาพที่เหนือกว่า
เครื่องจักรทั้งหมดมีฐานเหล็กหล่อ-ชิ้นเดียว ทำให้มั่นใจได้ถึงความแข็งแกร่งของโครงสร้างที่แข็งแกร่งและความเสถียรในการปฏิบัติงานที่โดดเด่น
มีการติดตั้งแผ่นโลหะป้องกันประตูบานเลื่อนคู่แบบปิดทั้งหมด ตัวเรือนระบบและกลไกแบบหมุนมีการจัดวางที่เรียบร้อย มีรูปลักษณ์ที่สวยงามสวยงาม และการขนถ่ายชิ้นงานที่สะดวก ช่วยป้องกันการรั่วไหลของน้ำมัน
เตียงทำจากเหล็กหล่อ HT250 คุณภาพสูง- ผ่านการอบคืนตัวขั้นที่สองและการบ่มจนได้ความแข็งที่ HRC55-62 ทำให้มั่นใจได้ถึงการรักษาความแม่นยำ ความต้านทานการสึกหรอ และความทนทานที่ดี
กลไกการลดสปินเดิลมีการส่งผ่านความเร็วสาม-แบบแมนนวล จับคู่กับตัวแปลงความถี่ที่ปรับเปลี่ยนได้สูง- 11KW เพื่อให้ได้ความเร็วสูงสุดที่ 1600rpm ช่วยให้สลับระหว่างสภาวะการตัดหนักและการเก็บผิวละเอียดได้ง่าย ให้ประสิทธิภาพการตัดที่ยอดเยี่ยมและความสามารถในการปรับตัวในการตัดเฉือนที่แข็งแกร่ง
มันสามารถประมวลผลอะไรได้บ้าง?
เครื่องกลึงแนวนอน CNC สามารถตัดเฉือนชิ้นส่วนที่หมุนได้ เช่น เพลา จาน หน้าแปลน บุชชิ่ง หมุด และเกลียว กระบวนการต่างๆ รวมถึงการกลึงภายนอก การเจาะภายใน การหันหน้าส่วนปลาย การเรียว การกลึงส่วนโค้ง การทำเกลียวภายในและภายนอก และการลบมุม/การเซาะร่อง
มีการใช้กันอย่างแพร่หลายในการผลิตเครื่องจักร เครื่องจักรก่อสร้าง ชิ้นส่วนยานยนต์ การผลิตตลับลูกปืน โลหะวิทยาและเหมืองแร่ เครื่องจักรกลการเกษตร ไฮดรอลิกและนิวแมติก การบินและอวกาศ และข้อต่อฮาร์ดแวร์ และเหมาะสำหรับการตัดเฉือนชิ้นส่วนที่ไม่ได้มาตรฐาน-มาตรฐานและชิ้นส่วนมาตรฐานที่ผลิตจำนวนมาก-
คำถามที่พบบ่อย
ถาม: คุณเป็นพ่อค้าหรือโรงงาน?
ถาม: คุณสามารถให้บริการประเภทใดได้บ้าง?
ถาม: จะทำการตรวจสอบรอยเชื่อมและความหนาของสีหรือไม่?
ก. ใช่. เรายังสนับสนุน-การทดสอบโดยบุคคลที่สามอีกด้วย
ถาม: คุณสนับสนุนการตรวจสอบโรงงานหรือไม่?
ตอบ: ทุกที่ทุกเวลา
ถาม: นอกจากการผลิตอะไหล่สำหรับเครื่องจักรขนาดใหญ่แล้ว ยังผลิตอะไรอีกบ้าง?
ตอบ: เรายังผลิตเครื่องมือเครื่อง CNC ขนาดใหญ่และดำเนินการอัพเกรดและปรับปรุงอุปกรณ์อีกด้วย
