คำอธิบายผลิตภัณฑ์
ชั้นวางเกียร์โมดูลขนาดใหญ่ส่วนคือชั้นวางที่แบ่งออกเป็นส่วน ๆ โดยแต่ละส่วนจะมีโปรไฟล์ฟันที่แตกต่างกัน วัตถุประสงค์ของชั้นวางเกียร์แบบแบ่งส่วนคือเพื่อให้การเคลื่อนไหวราบรื่นและแม่นยำในสถานการณ์ที่จำเป็นต้องเปลี่ยนทิศทางหรือความเร็ว
แร็คเกียร์แบบแบ่งส่วนมักใช้ในเครื่องจักรที่ต้องการความแม่นยำและเที่ยงตรงสูง เช่น เครื่องจักร CNC หุ่นยนต์อุตสาหกรรม และระบบอัตโนมัติ โปรไฟล์ฟันที่แตกต่างกันในแต่ละส่วนของชั้นวางเกียร์ช่วยให้การเปลี่ยนเกียร์ระหว่างเกียร์ราบรื่นยิ่งขึ้น และการควบคุมการเคลื่อนที่เชิงเส้นของเครื่องจักรที่แม่นยำยิ่งขึ้น โดยปกติแล้วชั้นวางแบบแบ่งส่วนจะแบ่งออกเป็นส่วนโค้งและชั้นวางเกียร์แบบตรง
วัสดุของชั้นวางเกียร์แบบแบ่งส่วน
ประเภทวัสดุ |
เกรด/ข้อกำหนดเฉพาะ |
คุณสมบัติประสิทธิภาพที่สำคัญ |
สภาพการทำงานที่บังคับใช้ |
|
เหล็กโครงสร้างคาร์บอนคุณภาพสูง |
เหล็ก 45# (การปรับสภาพ) |
ต้นทุนต่ำ ความแข็งแรงปานกลางหลังการชุบและแบ่งเบาบรรเทา (220-250HB) ง่ายต่อการแปรรูป |
โหลดได้เบาถึงปานกลาง ไม่มีผลกระทบรุนแรง และต้องมีอายุการใช้งานต่ำ (เช่น อุปกรณ์ยกของเบาและกลไกการปรับด้วยมือ) |
|
เหล็กโครงสร้างโลหะผสม |
40Cr (การชุบและแบ่งเบาบรรเทา + การชุบผิว) |
หลังจากการชุบแข็งและการแบ่งเบาบรรเทา ob มากกว่าหรือเท่ากับ 980MPa การชุบผิว (HRC50-55) ช่วยเพิ่มความต้านทานการสึกหรอและความเหนียวดีกว่าเหล็กกล้าคาร์บอน |
โหลดปานกลาง - โหลดหนัก ฉากกระแทกเล็กน้อย (เช่น เครื่องรีดขนาดเล็กและขนาดกลาง- อุปกรณ์ลำเลียงหนัก ระบบส่งกำลังของเครื่องจักรทำเหมือง) |
|
เหล็กโลหะผสมที่มีความแข็งแรงสูง |
20CrMnTi (คาร์บูไรซิ่งและการดับ) |
ความลึกของชั้นคาร์บูไรซ์ 0.8-1.2 มม. พื้นผิว HRC58-62 ความเหนียวของแกนที่ดี (มากกว่าหรือเท่ากับ 900MPa) |
ภาระหนัก แรงกระแทกสูง ต้องการความต้านทานการสึกหรอสูง (เช่นกลไกการเคลื่อนที่ของรถขุดขนาดใหญ่ ระบบขับเคลื่อนลูกกลิ้งอุปกรณ์โลหะ) |
|
เหล็กหล่อโลหะผสมที่ทนทานต่อการสึกหรอ- |
ZG35CrMnSi (การดับโดยรวม) |
ความแข็งแรงโดยรวมสูง (ob มากกว่าหรือเท่ากับ 780MPa) ความต้านทานการสึกหรอ ทนต่อการเกิดออกซิเดชันที่อุณหภูมิสูง สามารถหล่อเป็นรูปทรงที่ซับซ้อนได้ |
โหลดหนักมาก สภาพแวดล้อมที่มีอุณหภูมิสูง/มีฝุ่น (เช่น เครื่องยืดโลหะแบบต่อเนื่องของโรงงานเหล็ก ชั้นวางอุปกรณ์ตีขึ้นรูปขนาดใหญ่) |
|
สแตนเลส |
304/316L (การชุบผิวแข็ง) |
ความต้านทานการกัดกร่อนของกรดและด่าง การชุบแข็งพื้นผิวเพื่อปรับปรุงความต้านทานการสึกหรอ (HRC45-50) |
การแปรรูปอาหาร อุตสาหกรรมเคมี การเดินเรือและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนอื่นๆ (เช่น สายพานลำเลียงที่ทนต่อการกัดกร่อน- กลไกการยกแท่นนอกชายฝั่ง) |
หน้าที่หลักของแร็คเกียร์
การถ่ายโอนการเคลื่อนไหว:หน้าที่หลักของชั้นวางเกียร์คือการถ่ายโอนการเคลื่อนที่แบบหมุนไปเป็นการเคลื่อนที่เชิงเส้นหรือในทางกลับกัน
ตำแหน่งและความแม่นยำ:ชั้นวางเกียร์มีความสำคัญอย่างยิ่งต่อการวางตำแหน่งที่แม่นยำและการเคลื่อนที่เชิงเส้นที่แม่นยำ
การกระจายโหลด:ชั้นวางเกียร์ช่วยกระจายน้ำหนักอย่างสม่ำเสมอตามความยาว
การขยายกำลัง:ด้วยการใช้แร็คเกียร์กับเฟือง ระบบกลไกจึงสามารถขยายกำลังได้
ลดฟันเฟือง:แร็คเกียร์สามารถช่วยลดหรือกำจัดฟันเฟืองในระบบเกียร์ได้
ความคล่องตัวและการปรับตัว:ชั้นวางเกียร์มีความอเนกประสงค์ในการออกแบบระบบกลไก สามารถใช้ร่วมกับเฟืองประเภทต่างๆ ได้ เช่น เฟืองตรง เฟืองเกลียว หรือเฟืองดอกจอก เพื่อสร้างการกำหนดค่าการส่งผ่านการเคลื่อนไหวที่แตกต่างกัน

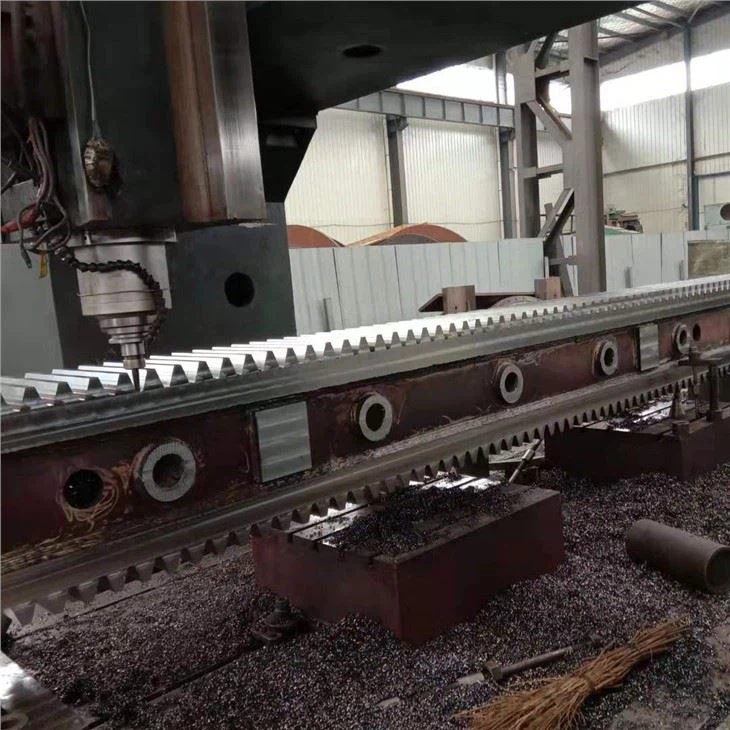

กระบวนการตัดเฉือน
ชั้นวางเกียร์ที่เรามีให้นั้นมีมากมายตรงชั้นวางเกียร์, แร็คขดลวด และแร็คเกียร์ส่วน.
